DESCRIPTION

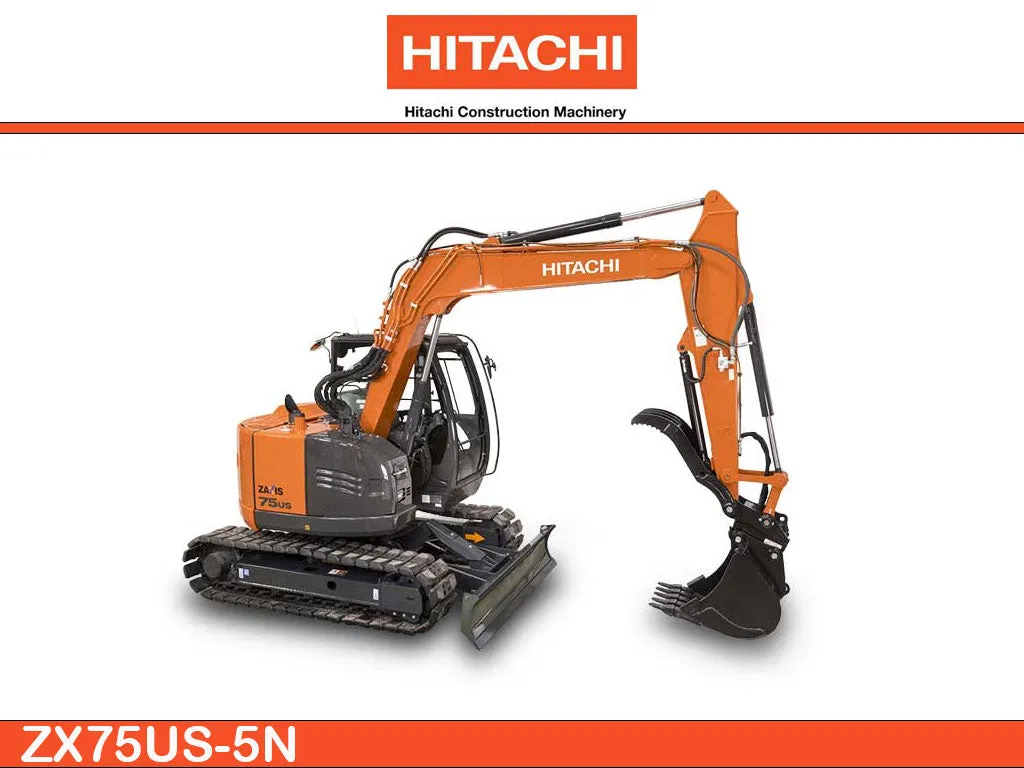

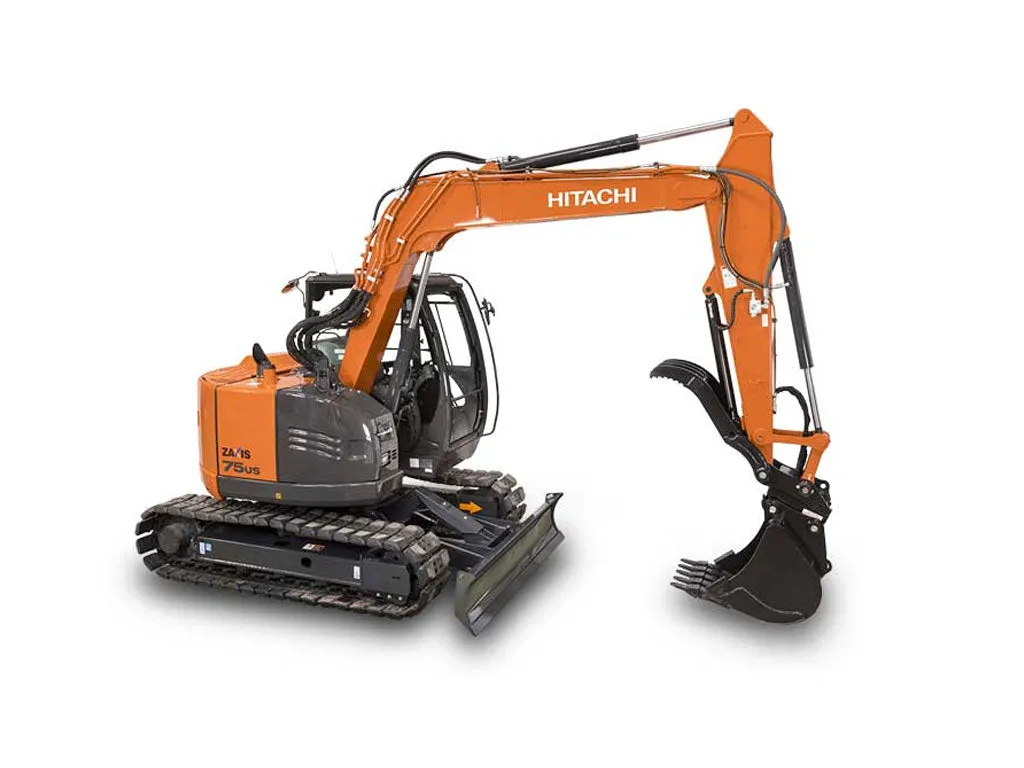

ZX75US-5N
COMPACT EXCAVATOR
- NET POWER - 53. HP
- OPERATING WEIGHT - 17831 lbs.
- MAX DIG REACH - 22ft 8in
- MAX DIG DEPTH - 15ft 1in
INCLUDES
- CAB W/ AC
- HYDRAULIC PIN GRABBER COUPLER
- 36" BUCKET
- LONG STICK
- FOB: WEST CHESTER OHIO (CALL FOR FREIGHT QUOTES)
FULL-SIZE POWER IN A COMPACT MACHINE.
With reduced tailswing, the Hitachi ZX75US-5N is perfect fit your jobs in in tight spaces, like residential or other congested areas. The compact machine gives you all the power, smoothness and ease of operation you’ve come to expect from our larger Hitachi excavators – in an easy-to-maneuver package.
FEATURES
ADVANCED HYDRAULICS
Full hydraulic pilot levers used for the front attachment, boom, swing travel and blade. 1-way/2-way selector valve used for attachment mode.
VERSATILE CONTROLS
Auxiliary function lever (AFL) includes trigger, horn and analog switches that can be used for various attachments, like a breaker.
STRONG STRUCTURE AND UNDERCARRIAGE
Variable track width undercarriage with pin-type blade stowage system allows tight access.
EASY MAINTENANCE
Wide-open covers ease maintenance. Parallel-arranged cooling package facilitates cleaning.
COMFORTABLE CAB
3-pillar canopy, compatible with ROPS and OPG (Level 1) provides optimal visibility.
DURABLE BOOM/ARM
Boom hoses are routed to protect from damage. HN bushing applied on front attachment joints provides better grease retention.
SPECS
|
ZX75US-5N ZX85USB-5N Operating Weight 17,831 lb. (8,088 kg) 18,735 lb. (8,498 kg) Net Power (ISO 9249) 53.7 hp (39.5 kW) @ 2,000 rpm 53.7 hp (39.5 kW) @ 2,000 rpm |
| ZX75US-5N SPECIFICATIONS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ENGINE | UPPERSTRUCTURE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | Yanmar 4TNV98C | Revolving Frame | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Type | 4-cycle water-cooled, common rail direct injection | D-section frame for resistance to deformation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Swing Device | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aspiration | Natural | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Axial piston motor with planetary reduction gear is bathed in oil. Swing circle is single row. Swing parking brake is spring-set/hydraulic released disc type |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aftertreatment | DPF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| No. of cylinders | 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Swing speed | 10.5 rpm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rated power | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Swing torque | 12,243.5 lbf -ft (16.6 kNm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ISO 14396, Gross | 57.6 hp (42.4 kW) at 2,000 rpm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ISO 9249, Net | 53.7 hp (39.5 kW) at 2,000 rpm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum torque | 166.6 lbf-ft (225.9 Nm) at 1,300 min-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UNDERCARRIAGE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Piston displacement | 202 cu. in. (3.318 L) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tracks | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bore and stroke | 3.9" x 4.3" (98 mm x 110 mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tractor-type undercarriage. Welded track frame using selected materials. Side frame welded to track frame | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Batteries | 2 x 12 V/52 Ah | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numbers of Rollers on Each Side | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HYDRAULIC SYSTEM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Upper rollers | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic Pumps | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lower rollers | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Main pumps | Open Center, Speed Sensing 3 variable- displacement axial piston pump | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Track shoes | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Travel Device | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum oil flow | 2 x 19 15 gpm (2 x 72 56 L/min) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Each track driven by 2-speed axial piston motor. Parking brake is spring-set / hydraulic-released disc type. Automatic transmission system: High-Low |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pilot pump | 1 gear pump | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum oil flow | 5.33 gpm (20 L/min) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Auxiliary flow | 18.1 gpm (68.4 L/min) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Travel speeds | High: 0 to 3.1 mph (0 to 5.0 km/h) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Auxiliary Pressure | 3,278 psi (22.6 Mpa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Low: 0 to 1.9 mph (0 to 3.1 km/h) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic Motors | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Drawbar pull | 14,661 lb (6,650 kg) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Travel | 2 variable displacement axial piston motors | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maximum traction force | 14,657.6 lbf (65.2 kN) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Swing | 1 axial piston motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gradeability | 70% (35 degree) Maximum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relief Valve Settings | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Implement circuit | 3,771.0 psi (26.0 MPa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Swing circuit | 3,843.5 psi (26.5 MPa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Travel circuit | 4,554.2 psi (31.4 MPa) | ENVIRONMENT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pilot circuit | 565.6 psi (3.9 MPa) | Engine Emissions | EPA Final Tier 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic Cylinders Unit: in (mm) | Sound Level* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Quantity | Bore | Rod diameter | Sound level in cab according to ISO 6396: 2008 | *LpA 68.8 (right) / 71.8 (left) dB(A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Boom | 1 | 4.5" (115) | 2.6" (65) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| External sound level according to ISO 6395: 2008 | *LwA 97.9 dB(A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Arm | 1 | 3.7" (95) | 2.4" (60) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bucket | 1 | 3.3" (85) | 2.2" (55) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Blade | 1 | 4.7" (120) | 2.8" (70) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SERVICE REFILL CAPACITIES | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Unit; gal (L) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fuel tank | 35.7 (135.0) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Engine coolant | 2.6 (9.7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Engine oil | 3.2 (12.3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Travel device (each side) | 0.3 (1.2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic system | 26.4 (100) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hydraulic oil tank | 15 (56) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WEIGHTS AND GROUND PRESSURE | ||||||||||||||||||||||||||||||||||||||||||||
| Operating Weight and Ground Pressure | ||||||||||||||||||||||||||||||||||||||||||||
| Shoe type | Shoe width in (mm) | Operating Weight lb (kg) | Ground Pressure psi (kPa) | |||||||||||||||||||||||||||||||||||||||||
| Rubber Crawler Pads | 18" (450 mm) | 17,831 lb (8,088 kg) | 5.1 psi (35.0 kPa) | |||||||||||||||||||||||||||||||||||||||||
| Triple Semi-Grouser Shoe | 18" (450 mm) | 17,787 lb (8,068 kg) | 5.1 psi (35.0 kPa) | |||||||||||||||||||||||||||||||||||||||||
| Triple Semi-Grouser Shoe | 24" (600 mm) | 18,206 lb (8,258 kg) | 3.9 psi (27.0 kPa) | |||||||||||||||||||||||||||||||||||||||||
| Continuous Rubber Belt | 18" (450 mm) | 17,897 lb (8,118 kg) | 5.1 psi (35.0 kPa) | |||||||||||||||||||||||||||||||||||||||||
| *With 6' 11" (2,120 mm) arm, 2,877 lb (1,305 kg) counterweight, full fuel tank and 165 lb (75 kg) operator | ||||||||||||||||||||||||||||||||||||||||||||
| Optional Components Weight | Unit: lb (kg) | |||||||||||||||||||||||||||||||||||||||||||
| 18" (450 mm) Rubber Crawler Pads | 6,400 lb (2,903 kg) | |||||||||||||||||||||||||||||||||||||||||||
| 18" (450 mm) Continuous Rubber Belt | 6,321 lb (2,867 kg) | |||||||||||||||||||||||||||||||||||||||||||
| 18" (450 mm) Triple Semi-Grouser Shoe | 6,285 lb (2,851 kg) | |||||||||||||||||||||||||||||||||||||||||||
| 24" (600 mm) Triple Semi-Grouser Shoe | 6,669 lb (3,025 kg) | |||||||||||||||||||||||||||||||||||||||||||
| 1 piece boom with arm cylinder | 1,096 lb (497 kg) | |||||||||||||||||||||||||||||||||||||||||||
| 6' 11" (2.12 m) Arm with Bucket Cylinder and Linkage | 608 lb (276 kg) | |||||||||||||||||||||||||||||||||||||||||||
| Boom Cylinder | 196 lb (89 kg) | |||||||||||||||||||||||||||||||||||||||||||
| Standard Counterweight | 2,877 lb (1,305 kg) | |||||||||||||||||||||||||||||||||||||||||||
| BUCKET AND ARM DIGGING FORCE | ||||||||||||||||||||||||||||||||||||||||||||
| Unit: lbf (kN) | ||||||||||||||||||||||||||||||||||||||||||||
| Arm length | 6' 11" (2.120 m) | |||||||||||||||||||||||||||||||||||||||||||
| Arm crowd force* ISO 6015: 2006 | 7,194 (32.0) | |||||||||||||||||||||||||||||||||||||||||||
| Bucket digging force* ISO 6015: 2006 | 12,364 (55.0) | |||||||||||||||||||||||||||||||||||||||||||
